Обзор
Аппараты предусмотрены для использования в качестве теплогенераторов для замкнутых систем центрального водяного отопления и для централизованного приготовления горячей воды.

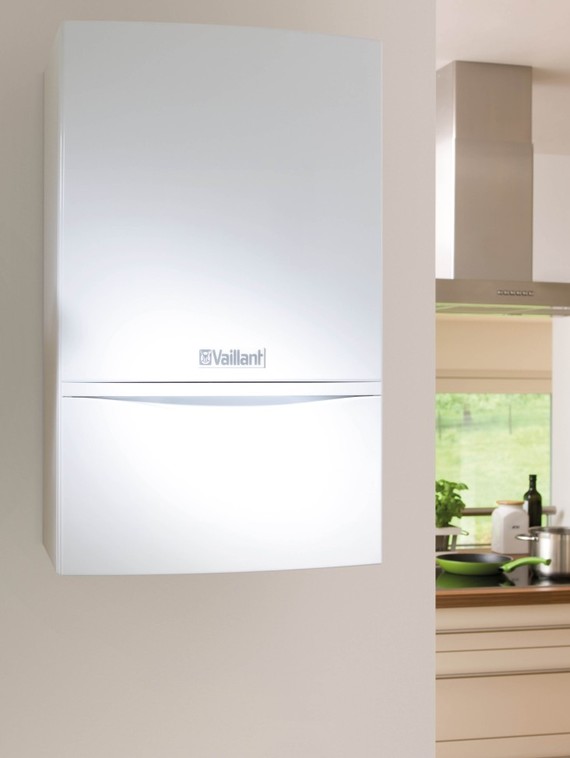

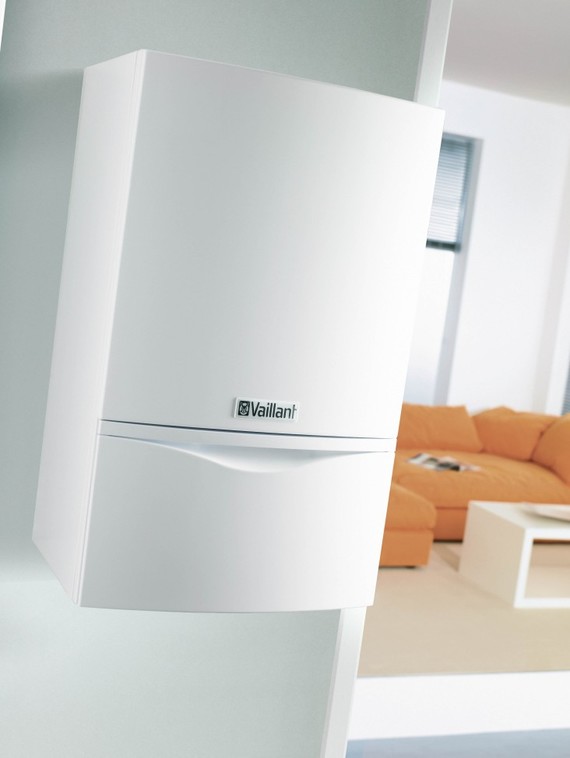

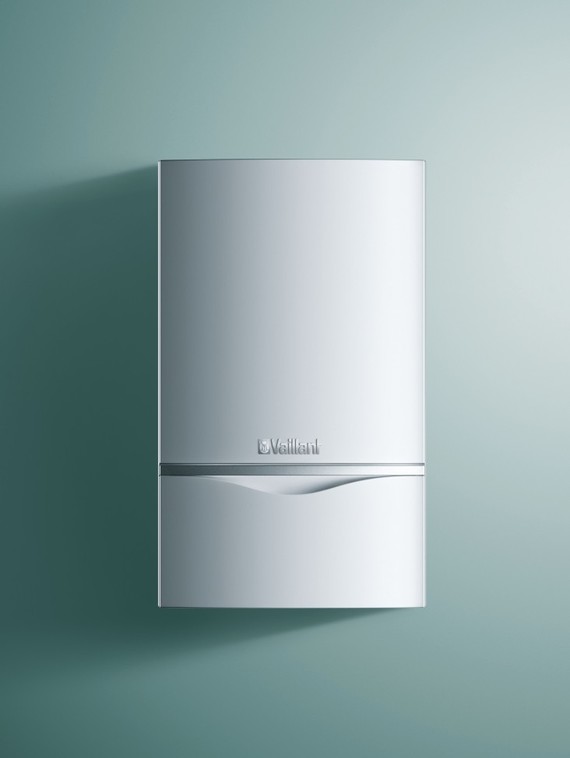

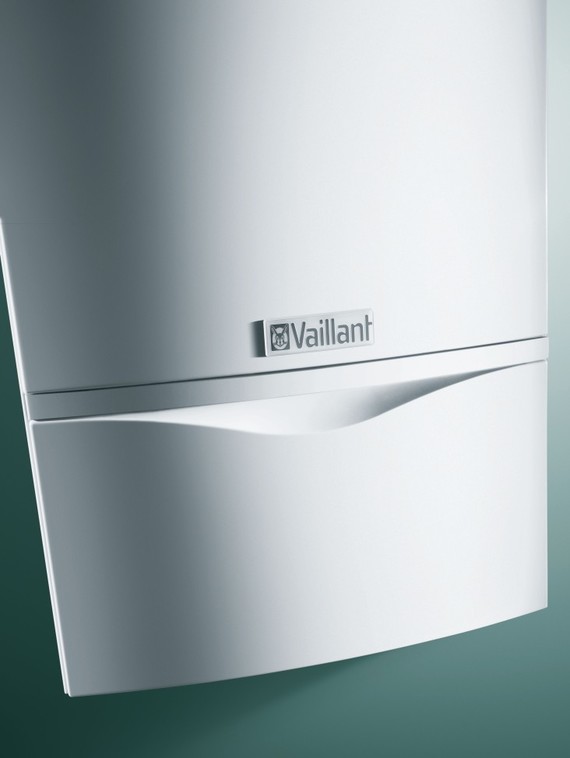

Описание ecoTEC plus 466-656/4
- Газовый настенный отопительный аппарат, использующий скрытую теплоту конденсации
- Модулирующая горелка, диапазон мощности от 28% до 100%
- DIA-System (цифровая информационно-аналитическая система)
- Полезная тепловая мощность до 69,6 кВт (при 40/30°С)
- Содержание NОx в продуктах сгорания < 20 мг/кВ*ч
- Средний за отопительный сезон КПД 109%
Возможности установки ecoTEC plus 466-656/4
- Отопление и приготовление горячей воды (в комбинации с емкостным водонагревателем)
- Применим для использования в низкотемпературных системах радиаторного и панельно-лучистого отопления
- Для реконструируемых и строящихся жилых домов и квартир
- Идеален для создания компактных крышных котельных
- Возможность использования воздуха для горения как из помещения, так и снаружи
- Специальный дымоход позволяет создавать настенные каскадные установки из нескольких котлов и достигать мощности до 195 кВт
Оснащение ecoTEC plus 466-656/4
- Встроенный насос системы отопления с частотным регулированием
- Автоматический воздухоотводчик
- Обслуживаемый сепаратор воздуха
- Предохранительный вентиль
- Отвод конденсата из аппарата и системы дымоходов через встроенный сифон
- Бесконтактный датчик расхода воды через котёл
- Возможность подключения закрытого расширительного бака и шланга для наполнения и слива снизу аппарата
- Конденсационный теплообменник из нержавеющей стали
- Вентилятор с регулируемым числом оборотов
- Пневматическое регулирование коэффициента избытка воздуха
- Горелка с предварительным принудительным смешением
- Возможность настройки на частичную мощность для режима отопления
- Электронное зажигание и контроль за процессом горения
- Встроенный коммутационный модуль для интерфейса стандарта eBus
Конденсационный котел
Использует скрытую теплоту паров отходящих газов. КПД таких котлов достигает 107-109% в сравнее со средним КПД традиционных неконденсационных газовых котлов. Конденсационные газовые котлы позволяют сэкономить до 20-25% топлива за отопительный сезон, а значит - сэкономить ваши деньги и деньги ваших клиентов!
Турбированный котел
В зависимости от конструктивного решения котельной, позволяет организовать систему подвода воздуха и дымоудаления через стену.
-
Технические характеристики
Наименование Диапазон полезной тепловой мощности, кВт**** Мощность в режиме нагрева воды, кВт**** Количествообразующегосяконденсата*, л/ч Размеры, мм В Ш Г Присоединительные размеры Газопровод Дымоход Контуротопления*** VU OE 466/4 13,3-47,7 *12,3-44,1 ** 45,0 4,5 800 480 450 R 1” 80/125 Rp 1”/ R 1 1/2” VU OE 656/4 15,0-69,6 *13,7-63,7 ** 65,0 6,5 800 480 472 R 1” 80/125 Rp 1”/ R 1 1/2” Примечания:* При температуре подающей/обратной линии 40/30°С** При температуре подающей/обратной линии 80/60°С*** Присоединительные патрубки аппаратов имеют наружную (R) и внутреннюю (Rp) резьбу**** Данные относятся к низшей рабочей теплоте сгорания и только отопительному режиму эксплуатации -
