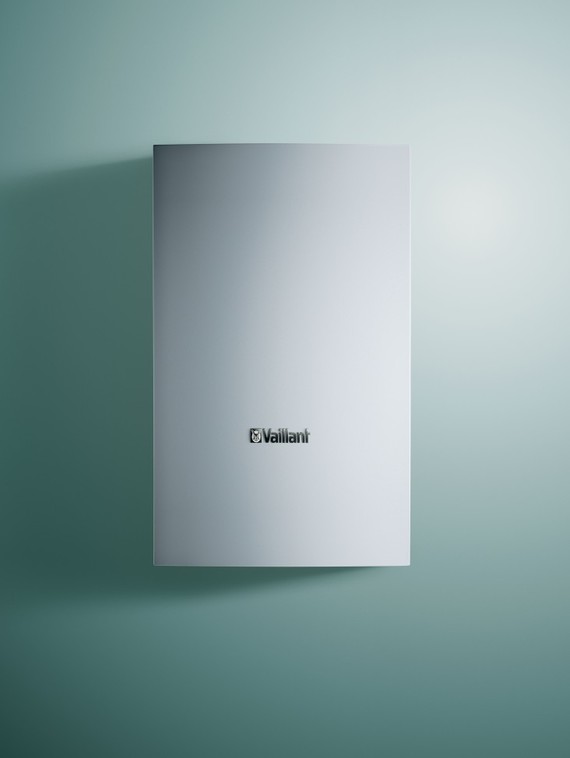

Конструктивные особенности

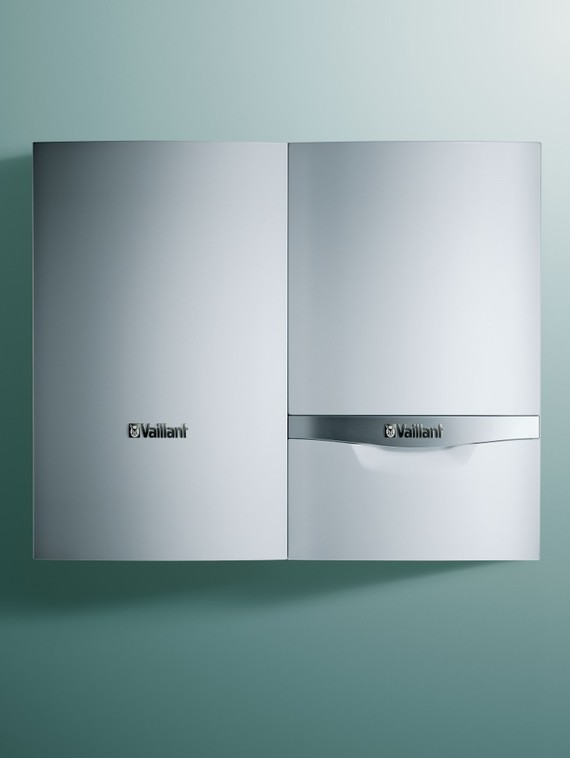

Совместимость и возможности для монтажа
Выберите место для монтажа таким образом, чтобы могла обеспечиваться рациональная прокладка труб (как трубопроводов подвода холодной воды, так и трубопроводов системы отопления) «Эксплуатация без оригинального комплекта подключения невозможна».
Защитный анод
Защитный анод увеличивает срок службы оборудования за того, что металл из которого он сделан принимает на себя все окислительные процессы. Наличие защитного анода, а также его своевременная замена, позволяют значительно увеличить срок эксплуатации оборудования.
| Тип прибора | Ёмкость водонагревателя | Макс. давление нагреваемой/греющей воды, бар | Время нагрева от 10 до 65°C, мин. | Удельный расход dT=45K (л/мин)* | Удельный расход dT=30K (л/мин)* | Кратковременный расход нагретой воды, л/10 мин.** | Габариты (в х ш х г, мм) | Масса |
| VIH QL 75B (к котлу 30 кВт) | 72 | 10/3 | 10,8 | 720х440х440 | 115 | |||
| VIH QL 75B (к котлу 24 кВт) | 72 | 10/3 | 13,5 | 720х440х440 | 115 | |||
| VIH QL 75B (к котлу 24 кВт) | 72 | 10/3 | 11,8 | 720х440х440 | 115 | |||
| VIH QL 75B (к котлу 30 кВт) | 72 | 10/3 | 13,3 | 720х440х440 | 115 | |||
| VIH QL 75B (к котлу 24 кВт) | 72 | 10/3 | 17,7 | 152 | 720х440х440 | 115 | ||
| VIH QL 75B (к котлу 30 кВт) | 72 | 10/3 | 19,9 | 170 | 720х440х440 | 115 | ||
| Примечания* рассчитано из выходной мощности на ГВС для каждой температурной дельты нагрева.** при: термостат водонагревателя +60°C, настройка ГВС котла +65°C. | ||||||||
Документация
Инструкция по монтажу
Размер626,84 KB
Инструкция по эксплуатации
Размер580,60 KB
